Hệ thống nối đất tạo ra một con đường có dải điện trở nhỏ dẫn dòng rò rỉ điện từ vỏ kim loại của thiết bị truyền thẳng xuống đất. Việc này giúp dòng điện tự động triệt tiêu thay vì đi qua cơ thể người dùng.
Khi chạm tay vào vỏ kim loại của tủ lạnh hay máy giặt, người sử dụng được hỗ trợ giảm thiểu tối đa nguy cơ giật điện do điện tích rò rỉ đã được hướng trực tiếp về phía lòng đất ẩm.
Bên cạnh đó, việc nối đất còn góp phần bảo vệ phần cứng của thiết bị khỏi các sự cố chập cháy do quá tải hoặc xung sét lan truyền đột ngột. Cơ chế này giúp ổn định dòng điện năng trong suốt quá trình hoạt động hằng ngày.

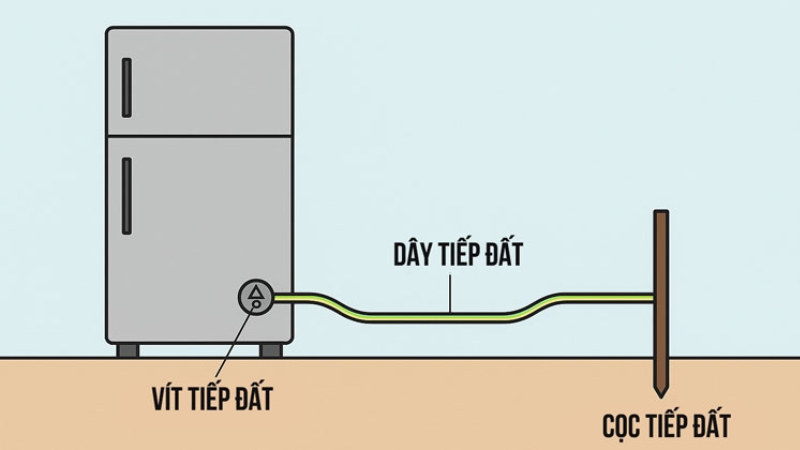

Tiếp địa giúp dẫn dòng điện rò rỉ đi thẳng xuống lòng đất ẩm
Để đảm bảo hiệu quả tiếp địa chống giật tối ưu, toàn bộ quá trình thi công bắt buộc phải tuân thủ đúng các thông số kỹ thuật được quy định trong tiêu chuẩn quốc gia TCVN 7447.
Theo tiêu chuẩn này, trị số điện trở nối đất đo được bằng thiết bị chuyên dụng của hệ thống an toàn điện bắt buộc phải đạt mức cực thấp, dưới ngưỡng 4 Ohm để triệt tiêu dòng rò rỉ nhanh nhất.
Dây nối đất bắt buộc phải sử dụng dây lõi đồng có bọc lớp vỏ cách điện mang dải màu xanh sọc vàng đặc trưng. Về tiết diện, dây nối cọc từ tủ điện tổng dùng dây tối thiểu 6 mm², dây từ tủ điện về các phòng dùng dây tối thiểu 2.5 mm².
Bạn cần chuẩn bị các dụng cụ cơ khí cầm tay cơ bản bao gồm búa tạ lực gõ lớn, kìm cắt dây, thiết bị đo điện trở đất và máy khoan hỗ trợ gá lắp ốc vít.
Vật tư tiếp địa bao gồm: Cọc tiếp địa làm bằng thép mạ đồng chuyên dụng (kích thước tiêu chuẩn thường dài 2.4m, phi 14 hoặc 16) và dây truyền dẫn có vỏ bọc dải màu xanh sọc vàng.
Người dùng nên ưu tiên chọn vị trí đóng cọc tiếp địa ở những khu vực nền đất thịt mềm dẻo, có độ ẩm cao ngoài trời. Vị trí này cần được đặt cách xa móng nhà và các dải đường ống nước hoặc ống dẫn gas ngầm.
Chuẩn bị thiết bị vật tư và chọn mặt bằng thi công
Thực hiện gạt áptômát tổng để đảm bảo ngắt hoàn toàn dòng điện chạy trong hệ thống trước khi bắt đầu sờ chạm đấu nối thiết bị.
Dùng búa tạ đóng cọc tiếp địa cắm thẳng đứng chìm sâu xuống dải đất ẩm đã lựa chọn trước đó.
Hãy chỉ chừa lại khoảng 10 - 15cm đầu cọc phía trên mặt đất để chuẩn bị cho bước bắt nối dây cáp truyền dẫn tiếp theo.

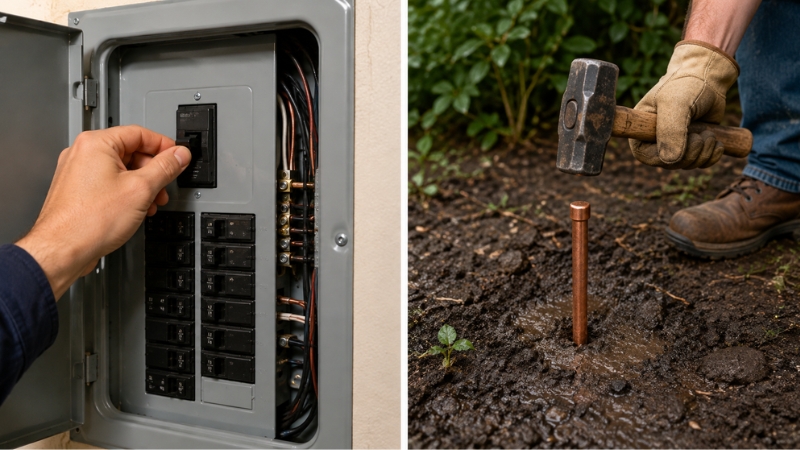

Ngắt hoàn toàn nguồn điện tổng
Tại vị trí ổ cắm 3 chấu trong nhà, đấu nối dây màu xanh sọc vàng vào đúng cực chốt có biểu tượng nối đất (ký hiệu chữ E hoặc G).
Luồn dây trong ống ruột gà nhựa chạy chìm dọc tường ra ngoài vị trí cọc, dùng kẹp tiếp địa đồng chuyên dụng siết thật chặt dây vào đầu cọc.
Mẹo nhỏ: Nếu nhà không đi dây âm ổ cắm 3 chấu, bạn chỉ cần bắt 1 đầu dây điện vào ốc vít vách sắt sau máy giặt, đầu dây còn lại kéo trực tiếp bắt vào cọc sắt tiếp địa ngoài ban công để thực hiện nối đất cho thiết bị gia dụng.

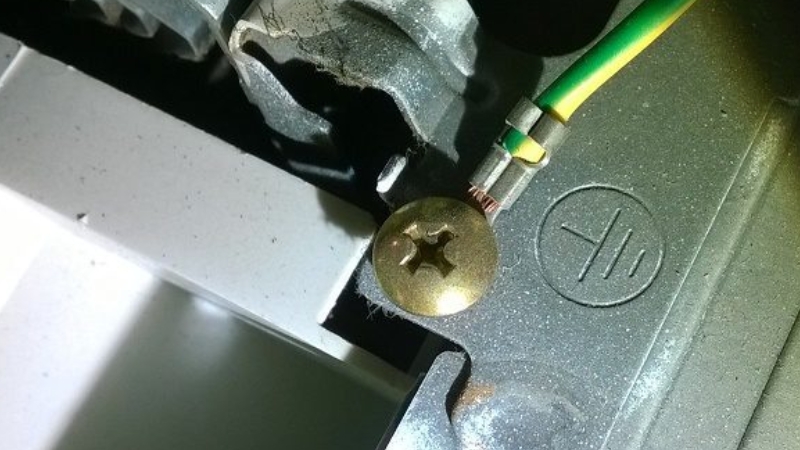

Sử dụng kẹp đồng siết thật chặt dây PE
Sử dụng máy đo chuyên nghiệp đo dải trị số kết nối để chắc chắn trở kháng đất đạt yêu cầu. Nếu kết quả đo vượt quá ngưỡng 4 Ohm, bạn cần đổ thêm nước hoặc hóa chất giảm điện trở quanh cọc để hạ trị số xuống mức an toàn.
Bật lại nguồn điện tổng, khởi động cho thiết bị chạy tải bình thường. Sử dụng bút thử điện chạm vào vỏ kim loại ngoài để xác minh dòng rò rỉ điện đã được triệt tiêu hoàn toàn xuống đất ẩm.

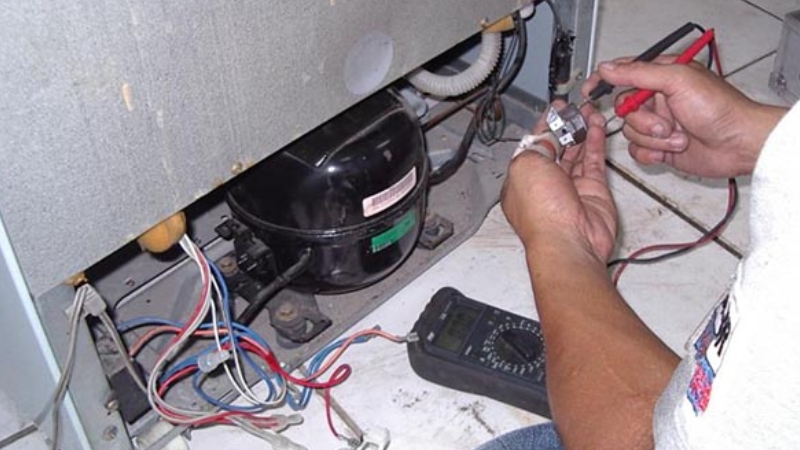

Kiểm tra thông số điện trở và điều trị đất rít
Sai lầm phổ biến nhất là nối nhầm dây tiếp địa vào dây trung tính (dây mát). Khi dây trung tính lưới điện tổng bị đứt, điện áp pha lập tức rò chéo ra vỏ kim loại qua cầu nối gây giật điện cực kỳ nguy hiểm.
Nhiều người cũng mắc lỗi đóng đinh vào tường bê tông để lấy tiếp địa. Tường gạch khô không có khả năng tản dòng rò rỉ lớn, khiến phương pháp này hoàn toàn vô tác dụng và tạo cảm giác an toàn giả tạo.
Ngoài ra, việc sử dụng dây dẫn PE có tiết diện quá mỏng hoặc đóng cọc quá nông trên bề mặt dải đất cát khô cằn sẽ làm tăng trở kháng đất lên dải hàng nghìn Ohm, vô hiệu hóa hoàn toàn hệ thống thoát dòng.

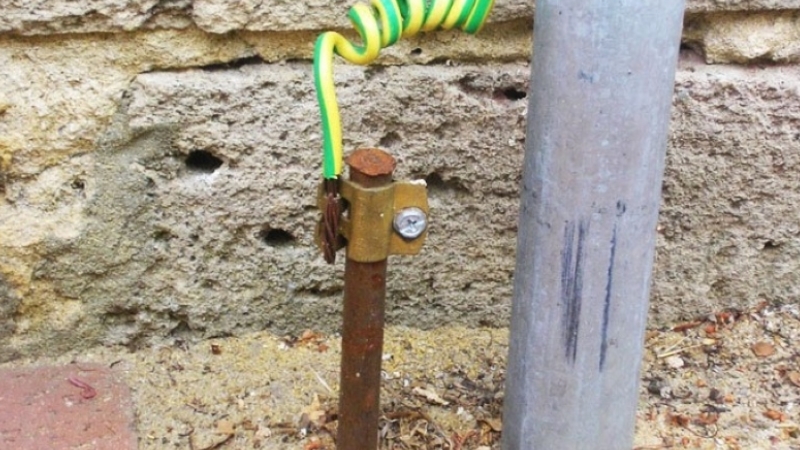

Đóng cọc quá nông trên đất khô cằn
Sự cần thiết của việc tiếp địa ổ cắm khi hệ thống đã lắp áptômát chống giật RCBO
Áptômát chống giật RCBO và dải nối tiếp địa là hai hệ thống hỗ trợ nhau hiệu quả. Khi rò điện, tiếp địa lập tức dẫn dòng rò xuống đất, làm xuất hiện dòng rò chênh lệch giúp áptômát nhảy ngắt điện ngay lập tức trước khi người dùng kịp chạm tay vào vỏ máy. Để đảm bảo nguồn điện trong nhà luôn ổn định, tránh những biến động gây hư hại cho các thiết bị điện tử khác, việc trang bị một chiếc ổn áp Robot chất lượng là giải pháp hữu hiệu.
Hậu quả của việc đấu nối chung cọc chống sét tòa nhà với dây nối đất thiết bị gia dụng
Khuyến cáo bạn không được đấu nối chung hai hệ thống này. Cọc chống sét được thiết kế để tản dải điện áp cực đại hàng vạn vôn từ tia sét. Nếu đấu nối chung, dòng điện sét sẽ truyền ngược theo đường PE xông vào làm cháy nổ hàng loạt thiết bị điện tử nhạy cảm trong nhà.
Cách xử lý hiện tượng cơ thể bị giật tê nhẹ khi chạm vào tay vịn cầu thang hay vòi sen
Hiện tượng giật tê nhẹ khi đã ngắt hoàn toàn áptômát tổng thường do dòng rò rỉ chéo từ mạng lưới điện xung quanh tường gạch. Thiết lập một hệ thống tiếp địa cọc đồng đóng sâu xuống đất ẩm sẽ góp phần triệt tiêu dòng điện rò nhiễm bẩn này.
Xem thêm:
Việc thi công nối đất ổ cắm đúng tiêu chuẩn kỹ thuật đóng vai trò then chốt giúp bạn nắm vững cách tiếp địa cho ổ cắm an toàn hằng ngày để bảo vệ cho các thành viên trong gia đình. Nếu còn có bất kỳ thắc mắc nào về phương pháp bảo dưỡng hay đấu nối các phụ kiện điện gia dụng, bạn đừng ngần ngại để lại bình luận ngay dưới bài viết nhé!
