Cấu tạo của bảng điện
Bảng điện 2 ổ cắm 2 công tắc là thiết bị điện dân dụng tích hợp bốn bộ phận trên cùng một mặt bảng. Hai công tắc đơn được dùng để điều khiển độc lập hai thiết bị như đèn hoặc quạt, trong khi hai ổ cắm cung cấp nguồn cho các thiết bị điện bên ngoài.
Mỗi công tắc thường có một chân nhận dây pha đầu vào và một chân đầu ra nối đến tải. Trên ổ cắm có thể xuất hiện các ký hiệu L, N và E hoặc PE, tương ứng với dây pha, dây trung tính và dây tiếp đất bảo vệ.
Bên cạnh các mô-đun điện, bộ sản phẩm còn có mặt bảng, khung đỡ và hộp lắp đặt. Tùy thiết kế công trình, bảng điện có thể được gắn trên đế nổi hoặc lắp gọn trong hộp âm tường.

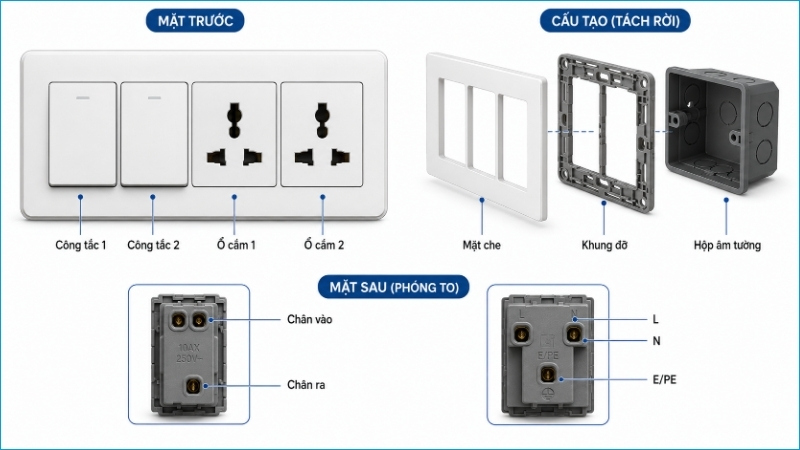

Hai công tắc và hai ổ cắm được tích hợp trên cùng một mặt bảng điện
Nguyên lý hoạt động
Trong sơ đồ thông dụng, dây pha từ nguồn được chia đến chân đầu vào của hai công tắc và cực L của hai ổ cắm. Mỗi công tắc chỉ đóng hoặc ngắt dây pha đi đến thiết bị mà công tắc đó phụ trách.
Dây trung tính không đi qua công tắc đơn mà được nối trực tiếp đến đầu còn lại của từng thiết bị và cực N của hai ổ cắm. Nếu bảng điện được đấu theo cách này, hai ổ cắm vẫn có điện dù cả hai công tắc đang ở trạng thái tắt.
Dây tiếp đất được nối vào cực E hoặc PE của ổ cắm khi hệ thống điện trong nhà có đường tiếp địa. Bộ phận này giúp tăng khả năng bảo vệ khi thiết bị cắm vào ổ điện xảy ra rò điện ra vỏ.
Sơ đồ nguyên lý giúp người thực hiện xác định rõ đường đi của từng dây trước khi bắt đầu đấu nối.
Ký hiệu L, N và E trên ổ cắm
Ký hiệu L chỉ cực nhận dây pha, còn được gọi là dây nóng. Ký hiệu N là cực nhận dây trung tính, trong khi E hoặc PE là cực kết nối dây tiếp đất bảo vệ.
Trên công tắc, chân đầu vào và đầu ra có thể được đánh dấu bằng các ký hiệu khác nhau như L, L1, COM hoặc OUT. Cách bố trí chân không giống nhau trên mọi thiết bị, vì vậy người dùng cần quan sát ký hiệu in trên thân hoặc sơ đồ do nhà sản xuất cung cấp.
| Ký hiệu | Chức năng | Vị trí kết nối |
|---|---|---|
| L | Dây pha hoặc dây nóng | Chân vào công tắc và cực L của ổ cắm |
| N | Dây trung tính | Cực N của ổ cắm và đầu còn lại của tải |
| E hoặc PE | Dây tiếp đất bảo vệ | Cực tiếp đất của ổ cắm |
| L1 hoặc OUT | Dây pha sau công tắc | Nối từ công tắc đến đèn hoặc thiết bị |
Đường đi của dây pha
Dây pha từ nguồn nên đi qua aptomat hoặc cầu chì trước khi được đưa vào bảng điện. Từ đầu ra của thiết bị bảo vệ, dây pha được chia đến chân đầu vào công tắc thứ nhất, công tắc thứ hai và cực L của cả hai ổ cắm.
Người lắp có thể dùng dây nhảy để phân phối dây pha giữa các mô-đun. Dây nhảy cần phù hợp với tải của mạch, được cố định chắc tại đầu kẹp và không để lộ phần lõi đồng ra bên ngoài.
Chân đầu ra của công tắc thứ nhất được nối đến thiết bị thứ nhất, còn chân đầu ra của công tắc thứ hai được nối đến thiết bị thứ hai. Nhờ đó, mỗi công tắc có thể điều khiển riêng một tải mà không ảnh hưởng đến ổ cắm.
Đường đi của dây trung tính và dây tiếp đất
Dây trung tính từ nguồn được nối đến cực N của ổ cắm thứ nhất và ổ cắm thứ hai. Dây này đồng thời được đưa đến đầu còn lại của hai bóng đèn hoặc thiết bị được điều khiển để hoàn thành mạch điện.
Nếu hệ thống có tiếp địa, dây tiếp đất được nối đến cực E hoặc PE của cả hai ổ cắm. Không tự ý nối chung dây tiếp đất với dây trung tính tại bảng điện nhánh vì hai dây có chức năng khác nhau.

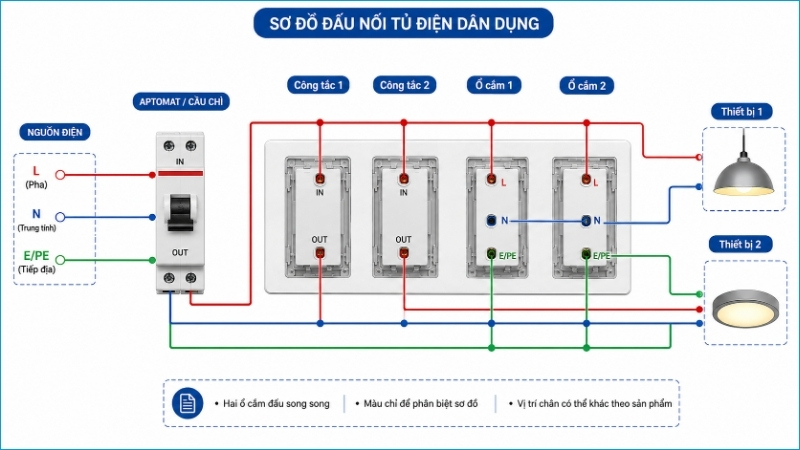

Dây pha cấp nguồn cho hai công tắc và hai ổ cắm, còn dây trung tính nối chung về nguồn
Thiết bị điện và dây dẫn
Người thực hiện cần chuẩn bị bảng điện, hai công tắc, hai ổ cắm và hộp lắp đặt phù hợp. Mạch nên có aptomat hoặc cầu chì để bảo vệ khi xảy ra quá tải hoặc ngắn mạch.
Dây pha, dây trung tính, dây tiếp đất và dây nhảy cần có khả năng chịu tải phù hợp với thiết bị sử dụng. Không nên lựa chọn tiết diện dây theo cảm tính hoặc dùng dây nhảy nhỏ hơn đáng kể so với dây nguồn chính.
Các đầu nối, đầu cos hoặc cầu đấu phải phù hợp với số lượng và kích thước dây. Nếu một đầu kẹp không được thiết kế để giữ nhiều dây, người dùng không nên cố nhét nhiều lõi dây vào cùng một vị trí.
Dụng cụ kiểm tra và bảo hộ
Bộ dụng cụ sửa chữa đa năng cơ bản gồm tua vít cách điện, kìm cắt dây, kìm tuốt dây, bút thử điện hoặc thiết bị đo phù hợp. Nhãn hoặc bút đánh dấu cũng hữu ích khi cần phân biệt dây nguồn, dây tải thứ nhất và dây tải thứ hai.
Găng tay và giày cách điện hỗ trợ giảm rủi ro trong quá trình thao tác, nhưng không thay thế bước ngắt nguồn. Người thực hiện vẫn phải xác nhận mạch đã mất điện trước khi chạm vào đầu dây hoặc chân thiết bị.

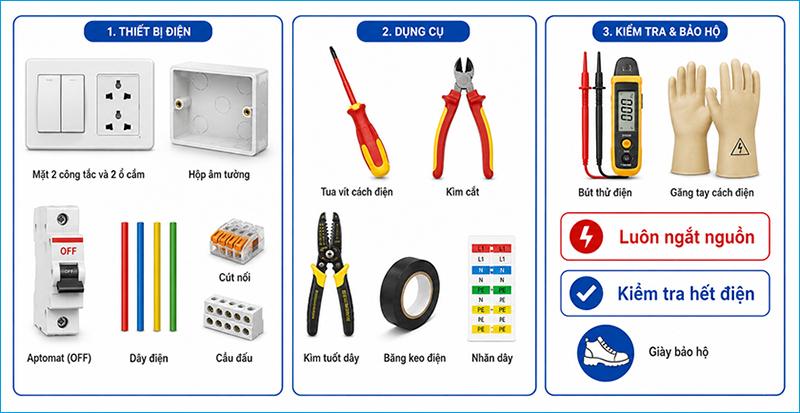

Chuẩn bị dụng cụ cách điện và thiết bị kiểm tra trước khi mở bảng điện
Bước 1: Ngắt nguồn và kiểm tra an toàn
Ngắt aptomat hoặc cầu dao tổng trước khi tháo mặt bảng và tiếp xúc với dây dẫn. Nếu có người khác trong nhà, nên khóa thiết bị đóng cắt hoặc đặt cảnh báo để tránh nguồn điện bị bật lại ngoài ý muốn.
Sau khi ngắt nguồn, dùng bút thử điện hoặc thiết bị đo phù hợp để kiểm tra từng đầu dây. Không nên bắt đầu công việc nếu chưa xác định chắc chắn mạch đã mất điện hoàn toàn.
[info]Lưu ý: Trạng thái tắt của công tắc đèn không đồng nghĩa toàn bộ bảng điện đã mất nguồn. Hai ổ cắm và chân đầu vào công tắc vẫn có thể mang điện.Bước 2: Xác định chân công tắc và cực ổ cắm
Quan sát ký hiệu trên thân từng công tắc để xác định chân nhận dây pha và chân đưa điện đến tải. Tiếp theo, xác định các cực L, N và E hoặc PE trên hai ổ cắm theo hướng dẫn của nhà sản xuất.
Đánh dấu riêng dây pha nguồn, dây trung tính, dây tiếp đất, dây đến thiết bị thứ nhất và dây đến thiết bị thứ hai. Việc đánh dấu trước giúp hạn chế đấu chéo khiến công tắc điều khiển nhầm thiết bị.

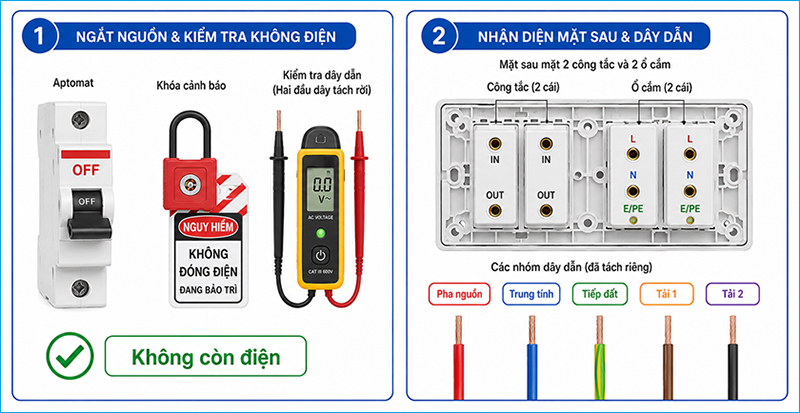

Ngắt nguồn, kiểm tra mất điện và đánh dấu từng dây trước khi đấu nối
Bước 3: Đấu dây pha vào hai công tắc và hai ổ cắm
Đưa dây pha sau aptomat hoặc cầu chì vào chân đầu vào của công tắc thứ nhất. Dùng dây nhảy nối sang chân đầu vào của công tắc thứ hai để cả hai công tắc nhận chung nguồn pha.
Từ điểm phân phối dây pha, tiếp tục đấu đến cực L của ổ cắm thứ nhất và cực L của ổ cắm thứ hai. Hai ổ cắm cần được cấp điện song song nếu muốn chúng hoạt động độc lập với trạng thái của công tắc.
Sau khi đưa dây vào đầu kẹp, siết chắc vít giữ dây nhưng không làm hỏng lõi dẫn. Phần đồng đã tuốt phải nằm gọn trong đầu nối và không chạm vào chân bên cạnh.
Bước 4: Đấu dây ra từ công tắc đến hai thiết bị
Nối chân đầu ra của công tắc thứ nhất với một đầu của thiết bị thứ nhất. Thực hiện tương tự với công tắc thứ hai và thiết bị thứ hai, sau đó kiểm tra lại nhãn dây để tránh đấu chéo hai tải.
Không đấu dây pha và dây trung tính vào hai chân của cùng một công tắc đơn. Cách đấu này có thể tạo ngắn mạch ngay khi công tắc được bật.
Bước 5: Đấu dây trung tính và dây tiếp đất
Nối dây trung tính nguồn đến cực N của cả hai ổ cắm. Đầu còn lại của hai thiết bị cũng được nối về đường dây trung tính chung để hoàn thành từng mạch tải.
Nếu công trình có hệ thống tiếp địa, nối dây bảo vệ đến cực E hoặc PE của hai ổ cắm. Các mối nối nhiều dây nên sử dụng phụ kiện phù hợp thay vì chỉ xoắn lõi dây rồi quấn băng keo.

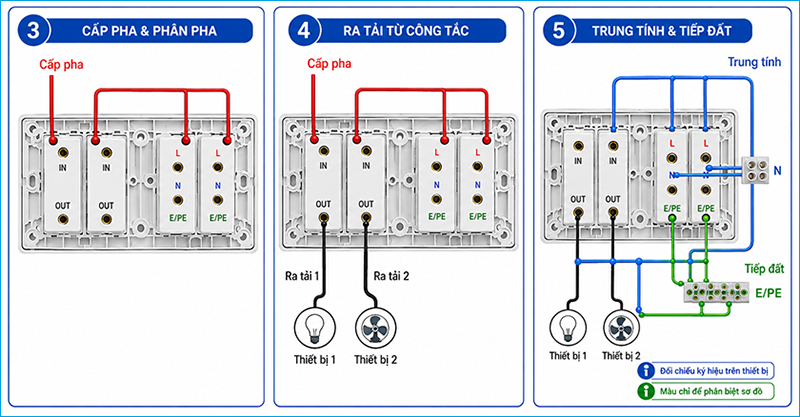

Đấu lần lượt dây pha, dây ra tải, dây trung tính và dây tiếp đất theo đúng ký hiệu
Bước 6: Kiểm tra, gấp dây và lắp bảng điện
Đối chiếu từng đầu dây với sơ đồ trước khi đưa bảng điện vào hộp. Kiểm tra dây pha không chạm dây trung tính hoặc tiếp đất, vít đầu nối đã được siết chắc và không còn lõi đồng hở.
Gấp dây theo đường cong tự nhiên để tránh dập hoặc làm tuột đầu nối. Sau đó, đặt bảng điện vào hộp, cố định khung và lắp mặt che đúng vị trí.

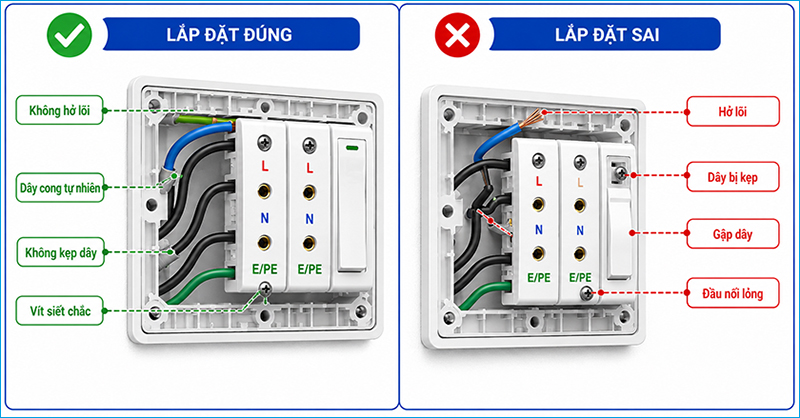

Dây cần được siết chắc, gấp gọn và không để lõi đồng hở trước khi lắp mặt bảng
Kiểm tra hai công tắc
Sau khi hoàn thành việc lắp đặt, đóng aptomat và thử từng công tắc riêng biệt. Công tắc thứ nhất chỉ nên điều khiển thiết bị thứ nhất, còn công tắc thứ hai chỉ điều khiển thiết bị thứ hai.
Thử lần lượt các trạng thái bật và tắt của hai công tắc để xác nhận hai tải hoạt động độc lập. Nếu công tắc điều khiển nhầm thiết bị, cần ngắt nguồn hoàn toàn trước khi đổi lại hai dây đầu ra.
Kiểm tra hai ổ cắm
Kiểm tra từng ổ cắm bằng thiết bị đo phù hợp hoặc một thiết bị thử có công suất nhỏ và đang hoạt động bình thường. Với sơ đồ cấp nguồn trực tiếp, hai ổ cắm vẫn phải có điện khi cả hai công tắc đã tắt.
Nếu xuất hiện tia lửa, tiếng nổ nhỏ, mùi khét, vị trí phát nóng hoặc aptomat nhảy, cần ngắt nguồn ngay. Không tiếp tục đóng aptomat nhiều lần khi chưa tìm được nguyên nhân.
| Công tắc 1 | Công tắc 2 | Thiết bị 1 | Thiết bị 2 | Hai ổ cắm |
|---|---|---|---|---|
| Bật | Bật | Hoạt động | Hoạt động | Có điện |
| Bật | Tắt | Hoạt động | Tắt | Có điện |
| Tắt | Bật | Tắt | Hoạt động | Có điện |
| Tắt | Tắt | Tắt | Tắt | Có điện |
Ổ cắm không có điện hoặc đèn không sáng
Ổ cắm không có điện có thể do dây pha chưa được nối vào cực L, dây trung tính chưa vào cực N hoặc dây nhảy bị lỏng. Aptomat, cầu chì hoặc đầu nối nguồn bị ngắt cũng có thể khiến một hoặc cả hai ổ cắm không hoạt động.
Nếu bật công tắc nhưng đèn không sáng, cần kiểm tra dây pha đầu vào, dây ra công tắc, đường trung tính của đèn và tình trạng của bóng đèn. Toàn bộ thao tác kiểm tra đầu nối phải được thực hiện sau khi đã ngắt nguồn.
Công tắc điều khiển nhầm thiết bị
Lỗi này thường xuất hiện khi hai dây đầu ra của công tắc bị đấu chéo. Người dùng cần xác định lại dây đi đến từng thiết bị, ngắt nguồn rồi đổi dây về đúng công tắc tương ứng.
Để tránh lặp lại lỗi, nên dán nhãn hai dây tải ngay từ lúc kiểm tra hệ thống. Nhãn vẫn cần được giữ lại trong hộp để hỗ trợ sửa chữa hoặc thay thế thiết bị sau này.
Aptomat nhảy ngay khi cấp điện
Aptomat nhảy ngay sau khi đóng điện có thể liên quan đến tình trạng dây pha chạm dây trung tính, dây tiếp đất hoặc một đầu nối khác. Lõi đồng hở, dây bị kẹp trong hộp hay lớp cách điện bị rách cũng có thể tạo ngắn mạch.
Khi gặp hiện tượng này, cần ngắt nguồn và kiểm tra từng nhánh thay vì bật aptomat liên tục. Nếu không xác định được vị trí chạm chập, người dùng nên nhờ thợ điện có chuyên môn xử lý.
Ổ cắm hoặc mối nối nóng bất thường
Mối nối lỏng có thể tạo điện trở tiếp xúc cao và phát nhiệt trong quá trình sử dụng. Dây dẫn, ổ cắm hoặc đầu nối không phù hợp với tải cũng có thể nóng lên, làm giảm độ bền của lớp cách điện.
Cần ngắt nguồn và ngừng sử dụng nếu mặt ổ cắm, phích cắm hoặc hộp điện nóng bất thường. Không nên tự nâng định mức aptomat để che giấu tình trạng quá tải vì cách này có thể làm tăng nguy cơ chập cháy.

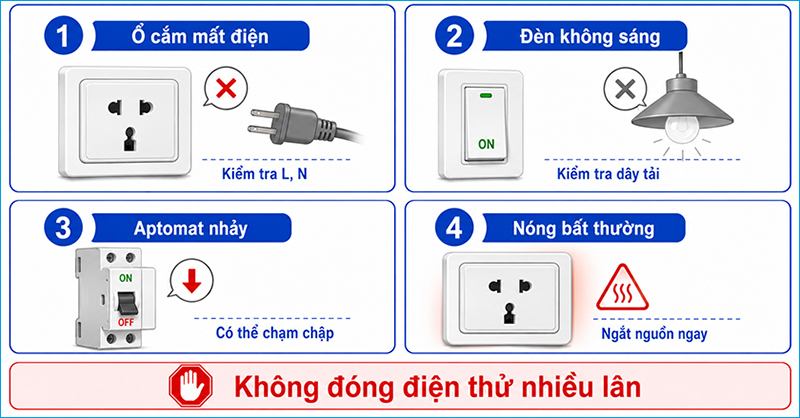

Mất điện, aptomat nhảy hoặc ổ cắm phát nóng đều cần được kiểm tra sau khi ngắt nguồn
Tránh các lỗi đấu dây nguy hiểm
Không đấu dây pha và dây trung tính vào cùng một công tắc đơn, không đưa dây pha vào cực E và không nối nhầm dây trung tính sang cực L của ổ cắm. Các lỗi này có thể khiến mạch không hoạt động, làm aptomat nhảy hoặc tạo nguy cơ điện giật.
Không để lõi đồng hở, đầu nối lỏng hoặc dây dẫn bị ép mạnh trong hộp. Cũng không nên thay cầu chì bằng dây đồng hay kiểm tra nguồn bằng cách chạm tay hoặc cố tình làm chập hai dây.
Chọn thiết bị và vị trí lắp đặt phù hợp
Công tắc, ổ cắm, dây dẫn và thiết bị bảo vệ cần phù hợp với tải sử dụng thực tế. Người dùng nên kiểm tra thông tin trên thiết bị trước khi lắp, đặc biệt khi ổ cắm được dùng cho đồ điện có công suất lớn.
Bảng điện nên được đặt tại vị trí khô ráo, tránh nước bắn, nguồn nhiệt và vật liệu dễ cháy. Gia đình có trẻ nhỏ nên sử dụng nắp che hoặc giải pháp bảo vệ phù hợp cho các ổ cắm ở vị trí thấp.
Trường hợp nên gọi thợ điện
Không nên tự đấu nếu chưa xác định được dây pha, dây trung tính và dây tiếp đất. Hệ thống dây cũ, cháy xém, có nhiều mối nối hoặc sử dụng màu dây không rõ ràng cũng cần được người có chuyên môn kiểm tra.
Người dùng nên dừng thao tác khi aptomat liên tục nhảy, bảng điện phát nóng, có mùi khét hoặc xuất hiện cảm giác tê khi chạm vào thiết bị. Đây có thể là dấu hiệu ngắn mạch, quá tải hoặc rò điện cần được xử lý đúng kỹ thuật.
Thông thường có, nếu hai ổ cắm được đấu trực tiếp vào dây pha và dây trung tính thay vì đi qua chân ra của công tắc. Hai công tắc khi đó chỉ điều khiển hai thiết bị riêng như đèn hoặc quạt.
Hai ổ cắm điện dân dụng nên được đấu song song theo đúng các cực L, N và E. Cách đấu này giúp mỗi ổ nhận đủ điện áp và hoạt động độc lập, thay vì phụ thuộc vào tải đang cắm ở ổ còn lại.
Công tắc ngắt dây pha giúp tách nguồn điện nguy hiểm khỏi đầu vào của tải khi công tắc tắt. Nếu chỉ ngắt dây trung tính, thiết bị có thể ngừng chạy nhưng một phần mạch vẫn còn mang điện.
Nếu ổ cắm có cực E hoặc PE và công trình có hệ thống tiếp địa, dây bảo vệ nên được kết nối đúng kỹ thuật. Dây tiếp đất hỗ trợ giảm nguy cơ điện giật khi thiết bị cắm vào bị rò điện ra phần vỏ dẫn điện.
Nguyên nhân có thể là dây pha chạm dây trung tính hoặc tiếp đất, lõi đồng bị hở, dây bị kẹp hay đầu nối được lắp sai. Cần ngắt nguồn ngay và không bật thử nhiều lần khi chưa tìm được điểm chạm chập.
